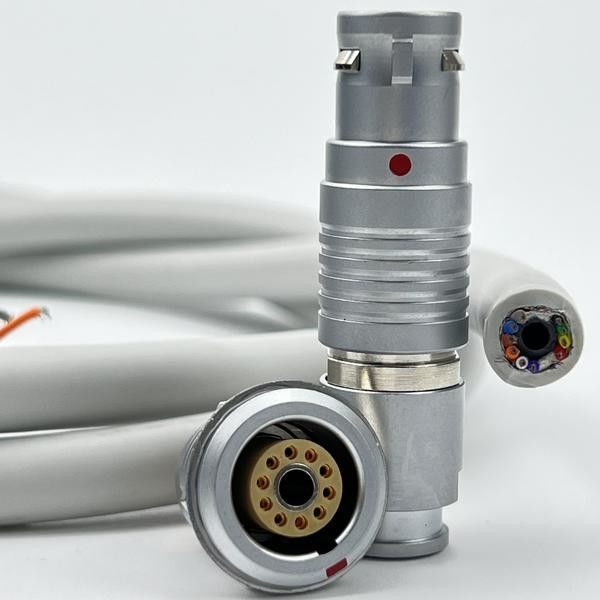

OEM LEMO Wire Connector Harness Cable Assembly Do łączenia sygnałów powietrznych

Kluczowe komponenty i materiały

1. Kable powietrzne i sygnałowe:

   • Przewody powietrzne:
     • Materiał:Używaj silikonu medycznego lub rurek TPU do kanałów powietrznych. Materiały te są elastyczne, biokompatybilne i odporne na procesy sterylizacji.
     • Wartość ciśnienia:Upewnij się, że przewody wytrzymują wymagane ciśnienie powietrza narzędzi dentystycznych bez zaginania się lub pękania.
   • Przewody sygnałowe:
     • Materiał przewodnika:Używaj miedzi lub miedzi platerowanej srebrem do przewodów sygnałowych, aby zapewnić wysoką przewodność i integralność sygnału.
     • Izolacja:Wybierz materiał izolacyjny zgodny ze standardami medycznymi, taki jak FEP (fluorowany etylen propylenu) lub PTFE (politetrafluoroetylen), które są również odporne na procesy sterylizacji.

2. Metalowe złącza push-pull:

   • Kompatybilność:Złącza powinny być kompatybilne z konstrukcjami LEMO, oferując bezpieczne połączenia z możliwością szybkiego łączenia i rozłączania.
   • Materiał:Używaj wysokiej jakości stali nierdzewnej lub anodowanego aluminium do złączy, aby zapewnić trwałość i odporność na korozję.
   • Konfiguracja styków:Zaprojektuj złącze z odpowiednią liczbą styków zarówno dla kanałów powietrznych, jak i sygnałowych. Złącza kompatybilne z LEMO często pozwalają na mieszane konfiguracje, uwzględniając zarówno połączenia płynowe, jak i elektryczne.
   • Uszczelnienie:Złącza powinny mieć uszczelnienie o stopniu ochrony IP (np. IP67), aby chronić przed wnikaniem płynów, co jest krytyczne w środowiskach dentystycznych, gdzie narażenie na płyny jest powszechne.

3. Ekranowanie:

   • Ekranowanie EMC:Zintegruj ekranowanie, aby chronić integralność sygnału przed zakłóceniami elektromagnetycznymi (EMI), zapewniając niezawodne działanie podłączonych urządzeń.

Aspekty projektowe

1. Biokompatybilność i sterylizacja:

   • Materiały:Upewnij się, że wszystkie użyte materiały, w tym kable, złącza oraz wszelkie kleje lub formowanie, są biokompatybilne i nadają się do powtarzalnej sterylizacji.
   • Kompatybilność ze sterylizacją:Zestaw powinien być w stanie wytrzymać powszechne metody sterylizacji stosowane w stomatologii, takie jak autoklawowanie, bez degradacji.

2. Trwałość mechaniczna:

   • Odciążenie:Wbuduj elementy odciążające w punktach połączeń, aby zapobiec zużyciu i rozerwaniu spowodowanemu powtarzalnym zginaniem lub ciągnięciem, szczególnie w pobliżu złączy.
   • Elastyczność:Zestaw kablowy powinien być wystarczająco elastyczny, aby ułatwić manewrowanie w gabinecie stomatologicznym, bez uszczerbku dla trwałości.

3. Uszczelnienie środowiskowe:

   • Wodoszczelność:Upewnij się, że zarówno złącza, jak i zestaw kablowy są wodoodporne, ze stopniem ochrony IP67 lub wyższym, aby chronić przed wodą, śliną i innymi płynami występującymi w środowisku dentystycznym.
   • Odporność na korozję:Biorąc pod uwagę częste narażenie na wilgoć i środki czyszczące, zestaw powinien być zaprojektowany tak, aby był odporny na korozję przez cały okres eksploatacji.

Proces produkcji

1. Prototypowanie:

   • Opracuj prototypy, aby przetestować wydajność transmisji powietrza i sygnału, trwałość mechaniczną i kompatybilność ze złączami LEMO. Ta faza pozwala na dopracowanie przed produkcją na pełną skalę.

2. Montaż:

   • Przygotowanie kabli:Przytnij i przygotuj przewody powietrzne i sygnałowe, zapewniając precyzyjne długości i czyste zakończenia.
   • Integracja złączy:Przymocuj złącza push-pull kompatybilne z LEMO, zapewniając bezpieczne i niezawodne połączenia. Może to obejmować lutowanie lub zaciskanie przewodów sygnałowych i bezpieczne mocowanie przewodów powietrznych.
   • Formowanie (opcjonalne):Nałóż formowanie wokół złączy, jeśli jest to potrzebne do dodatkowego odciążenia i uszczelnienia środowiskowego.

3. Testowanie:

   • Testy elektryczne:Upewnij się, że kanały sygnałowe zachowują odpowiednią ciągłość elektryczną i rezystancję izolacji.
   • Test ciśnieniowy:Przetestuj kanały powietrzne pod kątem integralności ciśnieniowej, upewniając się, że nie przeciekają w warunkach pracy.
   • Testy mechaniczne:Oceń trwałość zestawu podczas symulowanego użytkowania, w tym powtarzalnych cykli łączenia i rozłączania.

4. Kontrola jakości:

   • Wdróż środki kontroli jakości, aby sprawdzić, czy każdy zestaw spełnia standardy medyczne i działa niezawodnie w warunkach oczekiwanych w środowisku dentystycznym.

Zastosowania

• Kątnice stomatologiczne:Łączy narzędzia dentystyczne, które wymagają zarówno powietrza do działania, jak i sygnałów elektrycznych do sterowania lub monitorowania.
• Irrygatory jamy ustnej:Przesyła zarówno płyn, jak i sygnały elektryczne w urządzeniach przeznaczonych do czyszczenia lub innych procedur stomatologicznych.
• Sprzęt do obrazowania stomatologicznego:Łączy urządzenia do obrazowania, które mogą wymagać zarówno powietrza do chłodzenia lub działania, jak i transmisji sygnału do obsługi danych.

Wnioski

Zestaw kablowy przeznaczony do stomatologii, który zawiera połączenia powietrzne i sygnałowe ze złączami push-pull kompatybilnymi z LEMO, musi być trwały, elastyczny i zgodny ze standardami medycznymi. Starannie dobierając materiały, zapewniając solidną konstrukcję mechaniczną i przeprowadzając dokładne testy, możesz stworzyć niezawodny produkt, który spełnia wymagania profesjonalistów stomatologicznych.
