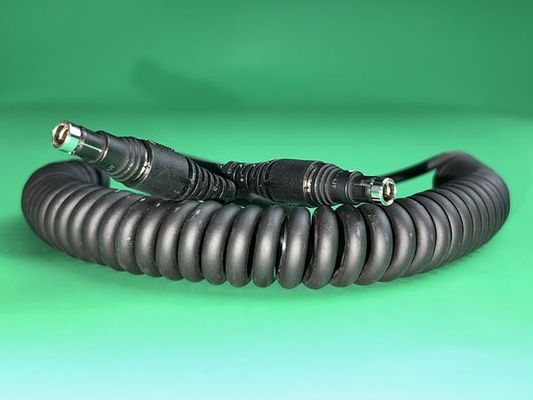

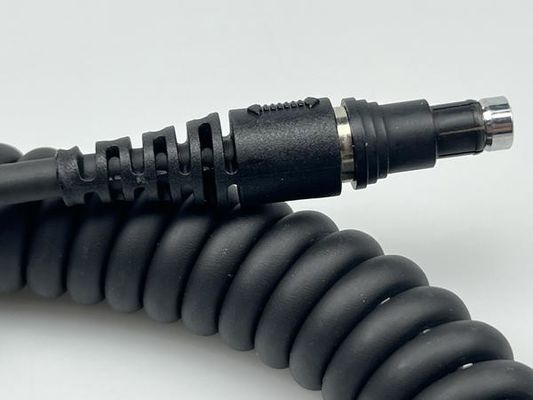

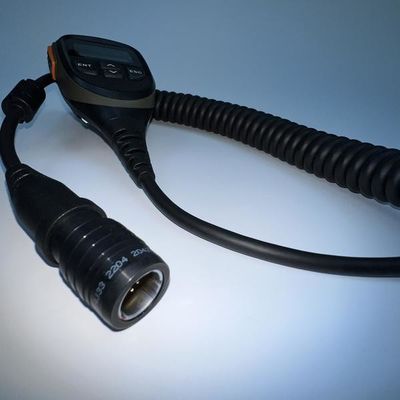

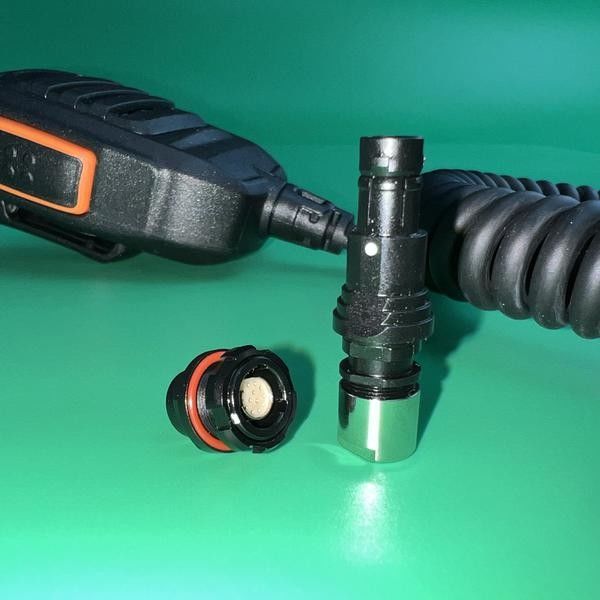

Zestaw kabli przemysłowych, pasów drutu samochodowego do ochronę wojskową przed elektromagnetycznymi falami

Tworzenie zespołu kablowego do zastosowań wojskowych z płaszczem TPU, ekranowaniem EMC i drutem sprężynowym wiąże się z zaprojektowaniem solidnego i niezawodnego rozwiązania, które wytrzyma trudne warunki, zachowując jednocześnie integralność sygnału. Oto szczegółowe podejście:

Kluczowe komponenty i materiały

1. Płaszcz TPU:

   • Trwałość: TPU (termoplastyczny poliuretan) jest znany ze swojej doskonałej odporności na ścieranie, elastyczności i wytrzymałości mechanicznej, co czyni go idealnym do zastosowań wojskowych.
   • Odporność chemiczna i środowiskowa: TPU jest odporny na oleje, chemikalia i trudne warunki środowiskowe, co zapewnia, że zespół kablowy wytrzyma trudy użytkowania wojskowego.
   • Elastyczność: Zachowuje elastyczność nawet w niskich temperaturach, co jest kluczowe dla operacji w terenie.

2. Ekranowanie EMC:

   • Kompatybilność elektromagnetyczna (EMC): Ekranowanie chroni kabel przed zakłóceniami elektromagnetycznymi (EMI) i zakłóceniami częstotliwości radiowych (RFI), zapewniając przesyłanie sygnałów bez degradacji.
   • Rodzaje ekranowania:
     • Ekranowanie plecione: Zapewnia dobre pokrycie i elastyczność, odpowiednie dla większości zastosowań wojskowych.
     • Ekranowanie foliowe: Zapewnia 100% pokrycia, idealne do zastosowań wysokiej częstotliwości, gdzie wymagana jest pełna ochrona przed EMI.
     • Kombinacja: Niektóre zespoły mogą używać zarówno ekranowania plecionego, jak i foliowego, aby zrównoważyć elastyczność i wydajność.

3. Drut sprężynowy:

   • Wzmocnienie: Drut sprężynowy dodaje kablowi wytrzymałości mechanicznej, pomagając mu powrócić do pierwotnego kształtu po zgięciu lub skręceniu. Jest to szczególnie przydatne w zastosowaniach, w których kabel jest narażony na częste ruchy lub naprężenia mechaniczne.
   • Trwałość: Drut sprężynowy zapobiega zagięciom i wydłuża żywotność kabla w wymagających warunkach.

Aspekty projektowe

1. Wytrzymałość mechaniczna:

   • Odciążenie: Włączyć odciążenie w punktach połączeń, aby zapobiec uszkodzeniom spowodowanym zginaniem lub ciągnięciem, szczególnie tam, gdzie kabel łączy się ze sprzętem wojskowym.
   • Wytrzymałość na rozciąganie: Upewnić się, że zespół jest w stanie wytrzymać wymagania fizyczne użytkowania wojskowego, w tym naprężenia, uderzenia i ściskanie.

2. Uszczelnienie środowiskowe:

   • Wodoszczelność: Zaprojektować zespół tak, aby był wodoodporny, z klasą IP67 lub wyższą, aby chronić przed wnikaniem wody podczas operacji w terenie.
   • Odporność na temperaturę: Materiały powinny być w stanie wytrzymać ekstremalne temperatury, zarówno wysokie, jak i niskie, ponieważ operacje wojskowe mogą odbywać się w szerokim zakresie środowisk.

3. Integralność sygnału:

   • Niska pojemność i rezystancja: Wybrać przewody i izolację, które minimalizują pojemność i rezystancję, zapewniając dokładne przesyłanie sygnałów na duże odległości.
   • Uziemienie: Zapewnić prawidłowe uziemienie ekranowania EMC w celu ochrony przed szumami elektrycznymi i zapewnienia niezawodności systemów komunikacyjnych.

4. Elastyczność vs. sztywność:

   • Zrównoważony projekt: Zespół powinien być wystarczająco elastyczny, aby ułatwić użytkowanie, zachowując jednocześnie sztywność tam, gdzie jest to konieczne, aby zapobiec uszkodzeniom. Drut sprężynowy pomaga osiągnąć tę równowagę.

Proces produkcji

1. Prototypowanie:

   • Opracować prototypy w celu przetestowania wydajności zespołu, w tym wytrzymałości mechanicznej, elastyczności i skuteczności ekranowania EMC. Prototypowanie pozwala na precyzyjne dostrojenie projektu przed produkcją na pełną skalę.

2. Montaż:

   • Przygotowanie kabla: Przyciąć i zdjąć płaszcz TPU i wewnętrzne przewody do wymaganych długości, zapewniając czyste i precyzyjne zakończenia.
   • Zastosowanie ekranowania: Nałożyć wybrane ekranowanie EMC (plecione, foliowe lub kombinowane) na zespół, upewniając się, że jest prawidłowo uziemione i zintegrowane.
   • Integracja drutu sprężynowego: Włączyć drut sprężynowy do zespołu, upewniając się, że jest on prawidłowo wyrównany i zabezpieczony w płaszczu TPU.

3. Formowanie (opcjonalne):

   • Aby zwiększyć trwałość i ochronę środowiskową, rozważyć formowanie złączy lub określonych części zespołu kablowego z TPU lub innym kompatybilnym materiałem.

4. Testowanie:

   • Testy elektryczne: Przeprowadzić testy w celu zapewnienia, że zespół zachowuje odpowiednią ciągłość elektryczną, rezystancję izolacji i integralność sygnału.
   • Testy mechaniczne: Przetestować zespół pod kątem elastyczności, wytrzymałości na rozciąganie i trwałości w symulowanych warunkach wojskowych, w tym ekstremalnych temperaturach i ekspozycji na środowisko.

5. Kontrola jakości:

   • Wdrożyć rygorystyczne procesy kontroli jakości, aby zapewnić, że każdy zespół kablowy spełnia surowe wymagania norm wojskowych, takich jak MIL-STD-810 dla testów środowiskowych.

Zastosowania

• Systemy komunikacyjne: Używane w radiach, antenach i innych urządzeniach komunikacyjnych, gdzie niezawodna transmisja sygnału jest krytyczna.
• Systemy uzbrojenia: Łączy różne elementy elektroniczne w systemach uzbrojenia, wymagając wysokiej trwałości i odporności na trudne warunki.
• Wyposażenie polowe: Zapewnia niezawodne połączenia w urządzeniach przenośnych używanych przez żołnierzy, w tym jednostkach GPS, sprzęcie noktowizyjnym i innym sprzęcie taktycznym.

Wnioski

Zespół kablowy przeznaczony do zastosowań wojskowych z płaszczem TPU, ekranowaniem EMC i drutem sprężynowym oferuje niezbędną trwałość, elastyczność i integralność sygnału wymaganą w wymagających środowiskach. Koncentrując się na wysokiej jakości materiałach, precyzyjnych procesach produkcyjnych i dokładnych testach, można stworzyć produkt, który spełnia surowe wymagania użytkowania wojskowego.
