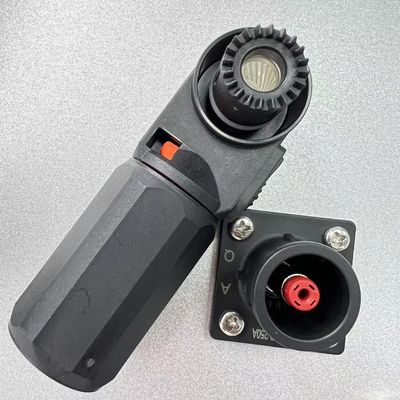

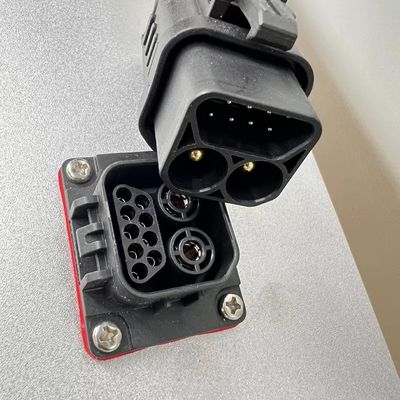

Nowy łącznik akumulatorowy do przechowywania energii dla pojazdów elektrycznych

Projektowanie złączy dla nowych systemów energetycznych w magazynowaniu energii w akumulatorach samochodowych obejmuje tworzenie solidnych, wysokowydajnych złączy, które mogą sprostać wymagającym potrzebom pojazdów elektrycznych (EV) i systemów magazynowania energii (ESS). Oto podejście do projektowania tych złączy:

Kluczowe komponenty i materiały

1. Obudowa złącza:

   • Materiał: Używaj tworzyw sztucznych odpornych na wysokie temperatury, takich jak PBT (tereftalan polibutylenu) lub PA66 (poliamid 66), wzmocnionych włóknem szklanym dla zwiększenia wytrzymałości i trwałości.
   • Ognioodporność: Obudowa powinna być ognioodporna, zgodna ze standardami takimi jak UL94 V-0, zapewniając bezpieczeństwo w przypadku awarii elektrycznych.
   • Izolacja: Zapewnij wysokie właściwości izolacji elektrycznej, aby zapobiec zwarciom i zapewnić bezpieczeństwo w zastosowaniach wysokonapięciowych.

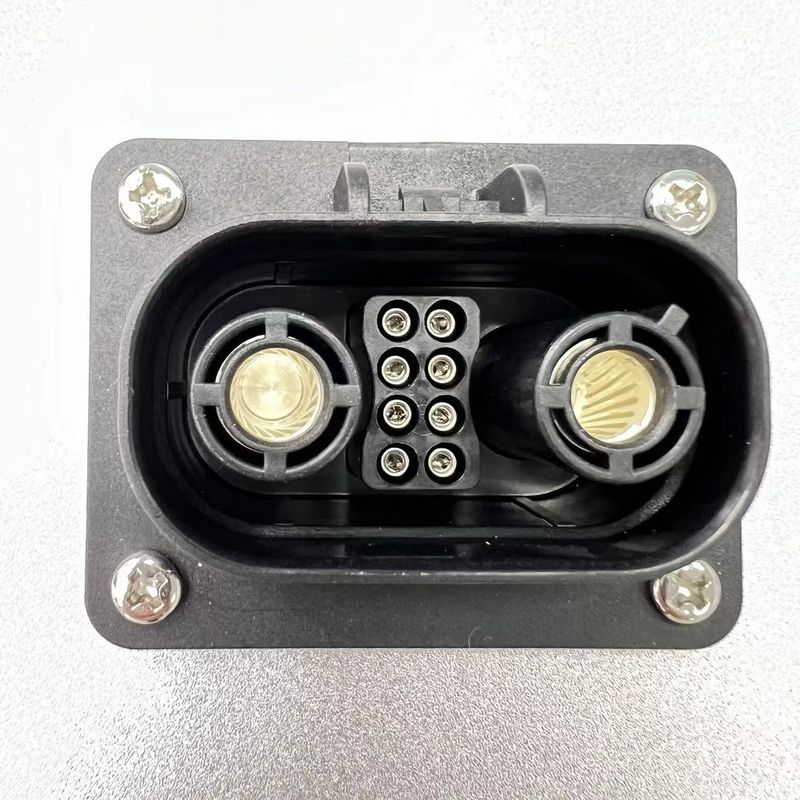

2. Kontakty:

   • Materiał: Używaj miedzi lub stopów miedzi o wysokiej przewodności, platerowanych srebrem lub złotem w celu zwiększenia odporności na korozję i przewodności.
   • Prąd znamionowy: Zaprojektuj styki tak, aby obsługiwały wysokie prądy typowe dla samochodowych systemów akumulatorowych, zapewniając niską rezystancję styku w celu zminimalizowania strat energii.
   • Trwałość: Kontakty powinny być zaprojektowane do wysokiej liczby cykli łączenia, z solidnymi mechanizmami sprężynowymi, aby utrzymać stały nacisk styku w czasie.

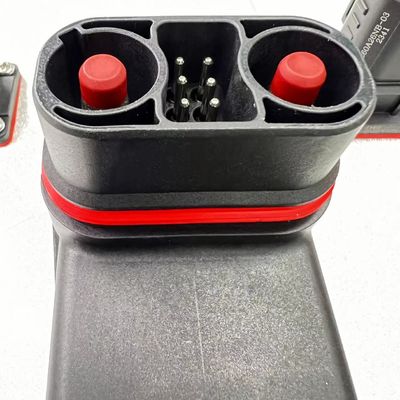

3. Uszczelnienie:

   • Stopień ochrony IP: Celuj w co najmniej stopień ochrony IP67, aby zapewnić, że złącza są pyłoszczelne i wodoodporne, odpowiednie do użytku w trudnych warunkach motoryzacyjnych.
   • Uszczelki: Używaj uszczelek silikonowych lub EPDM (kauczuk etylenowo-propylenowo-dienowy) do uszczelniania złączy i zapobiegania przedostawaniu się wody, kurzu i innych zanieczyszczeń.

4. Zarządzanie termiczne:

   • Rozpraszanie ciepła: Włącz elementy konstrukcyjne, które pomagają w rozpraszaniu ciepła, takie jak żebra lub materiały przewodzące ciepło, aby zarządzać ciepłem generowanym przez wysokie prądy.
   • Odporność na temperaturę: Upewnij się, że wszystkie materiały mogą wytrzymać wahania temperatury typowe dla środowisk motoryzacyjnych, od ekstremalnego zimna po wysokie temperatury.

Aspekty projektowe

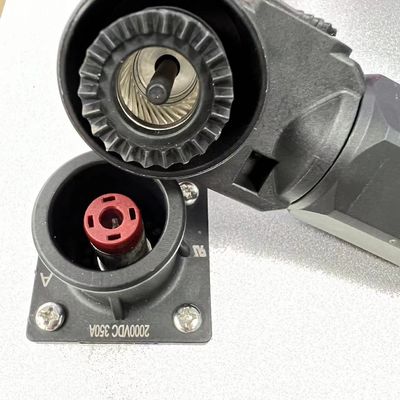

1. Obsługa wysokiego napięcia i prądu:

   • Napięcie znamionowe: Zaprojektuj złącza tak, aby obsługiwały wysokie napięcia typowo stosowane w akumulatorach EV (np. od 400 V do 800 V).
   • Obsługa prądu: Upewnij się, że złącza mogą obsługiwać wysokie prądy wymagane przez układy napędowe samochodów, potencjalnie przekraczające 200A.

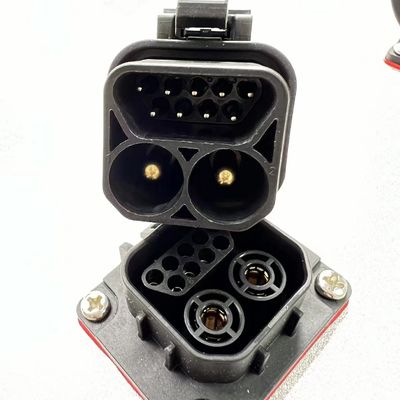

2. Funkcje bezpieczeństwa:

   • Konstrukcja odporna na dotyk: Zastosuj konstrukcje odporne na dotyk, aby chronić przed przypadkowym kontaktem z częściami pod napięciem, zapewniając bezpieczeństwo podczas obsługi i konserwacji.
   • Mechanizmy blokujące: Używaj bezpiecznych mechanizmów blokujących, aby zapobiec przypadkowemu rozłączeniu, co może być katastrofalne w zastosowaniach dużej mocy.
   • Polaryzacja: Zaprojektuj złącza tak, aby były spolaryzowane, zapewniając, że można je podłączyć tylko w prawidłowej orientacji, zapobiegając odwrotnej polaryzacji.

3. Odporność na wibracje i wstrząsy:

   • Wytrzymała konstrukcja: Złącza powinny być zaprojektowane tak, aby wytrzymać wibracje i wstrząsy typowe dla środowisk motoryzacyjnych, zapewniając niezawodne działanie przez cały okres eksploatacji pojazdu.
   • Odciążenie kabli: Włącz elementy odciążające, aby zapobiec uszkodzeniu kabli i styków z powodu naprężeń mechanicznych.

4. Łatwość użycia:

   • Szybkie podłączanie/odłączanie: Zaprojektuj złącza do łatwego i szybkiego łączenia i rozłączania, co ma kluczowe znaczenie dla wydajnego montażu i konserwacji w produkcji motoryzacyjnej.
   • Ergonomia: Weź pod uwagę ergonomię obsługi złączy, szczególnie w ograniczonych przestrzeniach typowych dla komór akumulatorów samochodowych.

Proces produkcyjny

1. Prototypowanie:

   • Opracuj prototypy do testowania wydajności elektrycznej, mechanicznej i termicznej. Prototypowanie pozwala na optymalizację projektu przed przejściem do produkcji masowej.

2. Montaż:

   • Precyzyjne formowanie: Używaj precyzyjnego formowania wtryskowego obudowy złącza, aby zapewnić stałą jakość i dokładność wymiarową.
   • Montaż styków: Montuj styki ostrożnie, aby zapewnić pewne połączenia i stały nacisk styku.

3. Testowanie:

   • Testy elektryczne: Przeprowadź testy w celu sprawdzenia obsługi prądu, napięcia znamionowego i rezystancji izolacji. Upewnij się, że złącza działają niezawodnie pod obciążeniem.
   • Testy środowiskowe: Przetestuj złącza pod kątem odporności na wodę, kurz, wibracje i ekstremalne temperatury, upewniając się, że spełniają standardy motoryzacyjne, takie jak ISO 16750.
   • Testy mechaniczne: Oceń trwałość złączy pod kątem powtarzających się cykli łączenia, upewniając się, że zachowują wydajność w czasie.

4. Kontrola jakości:

   • Wdrażaj rygorystyczne procesy kontroli jakości, aby zapewnić, że każde złącze spełnia wymagane specyfikacje dla zastosowań motoryzacyjnych.

Zastosowania

• Pakiety akumulatorów pojazdów elektrycznych (EV): Złącza używane do połączeń dużej mocy między modułami akumulatorów, elektroniką mocy i systemami ładowania.
• Systemy magazynowania energii (ESS): Złącza do stacjonarnych systemów akumulatorowych używanych do magazynowania energii, gdzie wysoka moc i niezawodne połączenia mają kluczowe znaczenie.
• Dystrybucja energii: Złącza używane w dystrybucji energii w pojazdach elektrycznych, łączące różne komponenty wysokonapięciowe.

Wnioski

Złącza do magazynowania energii w akumulatorach samochodowych w nowych systemach energetycznych muszą być zaprojektowane z wysokimi możliwościami obsługi napięcia i prądu, solidnymi funkcjami bezpieczeństwa i trwałością środowiskową. Koncentrując się na tych kluczowych obszarach, możesz tworzyć złącza, które spełniają wymagające wymagania nowoczesnych pojazdów elektrycznych i systemów magazynowania energii, zapewniając bezpieczeństwo, niezawodność i wydajność.
