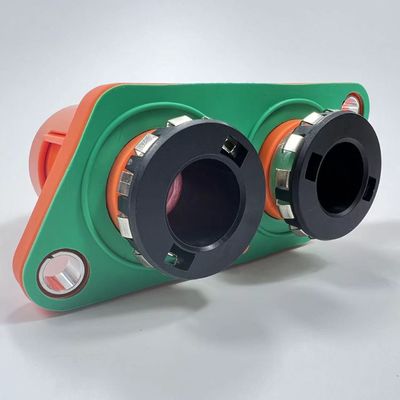

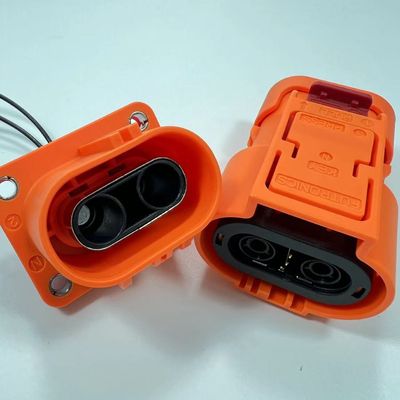

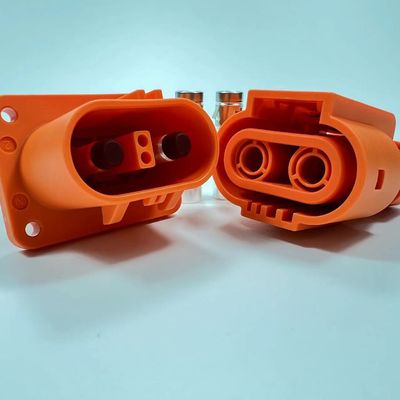

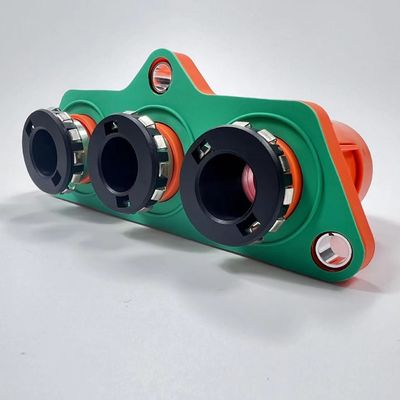

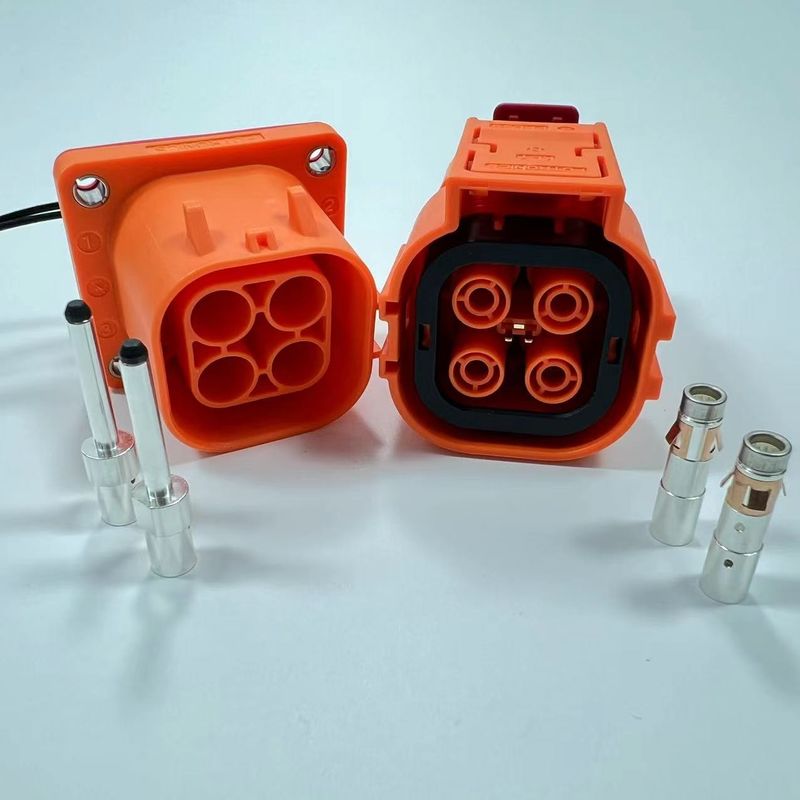

Wodoszczalnia akumulator samochodowy z łącznikiem do magazynowania energii 6000V 480A

Pojazdy nowej energii (NEV) w sektorze motoryzacyjnym, w tym pojazdy elektryczne (EV), hybrydy typu plug-in (PHEV) i pojazdy wodorowe, wymagają specjalistycznych złączy, aby sprostać unikalnym wymaganiom wysokiego napięcia, wysokiego natężenia prądu i trudnych warunków eksploatacji. Złącza te są krytyczne dla różnych systemów, w tym zarządzania akumulatorami, ładowania, dystrybucji energii i sterowania silnikiem. Oto dogłębne spojrzenie na kryteria projektowania i doboru złączy dla motoryzacyjnych pojazdów nowej energii:

Kluczowe cechy złączy dla motoryzacyjnych pojazdów nowej energii

1. Obsługa wysokiego natężenia prądu i napięcia:

   • Prąd znamionowy: Złącza te muszą obsługiwać wysokie natężenia prądu, często od 50A do ponad 300A, w zależności od zastosowania (np. dystrybucja energii, połączenia akumulatorów).
   • Napięcie znamionowe: Powinny być w stanie obsługiwać wysokie napięcia, zazwyczaj od 400V do 1000V, szczególnie w systemach akumulatorów EV.

2. Funkcje bezpieczeństwa:

   • Konstrukcja odporna na dotyk: Wdrażaj konstrukcje, które zapobiegają przypadkowemu kontaktowi z częściami pod napięciem, zapewniając bezpieczeństwo podczas obsługi i konserwacji.
   • Mechanizm blokujący: Używaj systemów blokujących, aby zapobiec przypadkowemu rozłączeniu, co mogłoby spowodować problemy z bezpieczeństwem, szczególnie w zastosowaniach wysokonapięciowych.
   • Polaryzacja: Upewnij się, że złącza są spolaryzowane, aby zapobiec nieprawidłowemu połączeniu, które mogłoby prowadzić do uszkodzenia lub zagrożeń bezpieczeństwa.

3. Trwałość i odporność na warunki środowiskowe:

   • Odporność na wibracje i wstrząsy: Złącza powinny być wytrzymałe, zdolne do wytrzymania znacznych wibracji i wstrząsów powszechnych w środowiskach motoryzacyjnych.
   • Uszczelnienie i wodoodporność: Osiągnij wysoki stopień ochrony IP (np. IP67 lub IP68), aby chronić przed wodą, kurzem i innymi zanieczyszczeniami, zapewniając długotrwałą niezawodność.
   • Odporność na korozję: Używaj materiałów i powłok odpornych na korozję, szczególnie w środowiskach narażonych na sole drogowe, wilgoć i chemikalia.

4. Zarządzanie termiczne:

   • Rozpraszanie ciepła: Zintegruj funkcje, które ułatwiają rozpraszanie ciepła, aby zapobiec przegrzaniu, co jest szczególnie ważne w zastosowaniach o wysokim natężeniu prądu.
   • Odporność na temperaturę: Upewnij się, że złącza mogą działać niezawodnie w szerokim zakresie temperatur, od -40°C do +125°C, typowym dla środowisk motoryzacyjnych.

5. Łatwość użytkowania i konserwacji:

   • Szybkie podłączanie/odłączanie: Projektuj złącza z myślą o łatwym łączeniu i rozłączaniu, co ma kluczowe znaczenie dla wydajnego montażu, konserwacji i napraw w produkcji motoryzacyjnej.
   • Ergonomia: Weź pod uwagę łatwość obsługi złączy, szczególnie w ograniczonych przestrzeniach typowych dla wnętrz pojazdów.

Rodzaje złączy dla motoryzacyjnych zastosowań nowej energii

1. Złącza akumulatorów wysokonapięciowych:

   • Funkcja: Służą do podłączania akumulatora do systemu dystrybucji energii pojazdu, sterownika silnika i innych komponentów wysokonapięciowych.
   • Cechy: Wysoka wydajność prądowa, bezpieczne mechanizmy blokujące, konstrukcja odporna na dotyk i funkcje zarządzania termicznego w celu radzenia sobie z ciepłem generowanym przez wysokie poziomy mocy.

2. Złącza ładowania:

   • Funkcja: Podłączają pojazd do stacji ładowania lub ładowarek pokładowych.
   • Cechy: Muszą być zgodne ze standardami takimi jak CCS (Combined Charging System) lub CHAdeMO, obsługując zarówno ładowanie AC, jak i DC z solidną izolacją i uszczelnieniem środowiskowym.

3. Złącza faz silnika:

   • Funkcja: Podłączają sterownik silnika do silnika elektrycznego.
   • Cechy: Zdolne do obsługi wysokich natężeń prądu i napięć, z doskonałą odpornością na wibracje i bezpiecznymi mechanizmami blokującymi, aby zapewnić niezawodne połączenia we wszystkich warunkach jazdy.

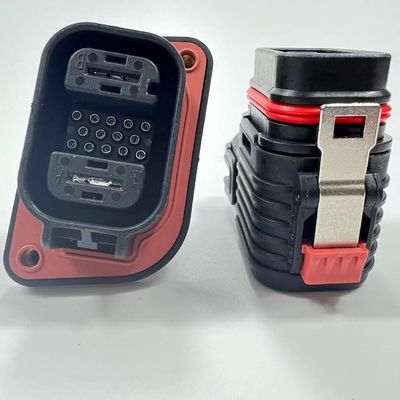

4. Złącza sygnałowe i danych:

   • Funkcja: Podłączają czujniki, jednostki sterujące i inne systemy niskonapięciowe w pojeździe.
   • Cechy: Zazwyczaj złącza wielopinowe z ekranowaniem w celu zapobiegania zakłóceniom elektromagnetycznym (EMI), zapewniając niezawodną transmisję danych.

5. Złącza szyn zbiorczych:

   • Funkcja: Używane wewnątrz pakietów akumulatorów do łączenia ogniw szeregowo lub równolegle.
   • Cechy: Zaprojektowane do przenoszenia bardzo wysokich prądów przy minimalnym spadku napięcia, często wykonane z miedzi lub aluminium z powłoką dla odporności na korozję.

Rozważania dotyczące materiałów

1. Obudowa złącza:

   • Materiał: Używaj wysokowydajnych termoplastów, takich jak PBT (tereftalan poli(butilenu)) lub PA66 (poliamid 66) ze wzmocnieniem włóknem szklanym dla wytrzymałości, odporności na ciepło i stabilności wymiarowej.
   • Ognioodporność: Upewnij się, że materiały są zgodne ze standardami bezpieczeństwa motoryzacyjnego, takimi jak UL94 V-0, aby zapobiec zagrożeniom pożarowym.

2. Kontakty:

   • Materiał: Materiały o wysokiej przewodności, takie jak miedź lub stopy miedzi, często platerowane srebrem lub cyną w celu poprawy odporności na korozję i wydajności elektrycznej.
   • Mechanizm sprężynowy: Zawierają trwałe mechanizmy sprężynowe, aby utrzymać stały nacisk styku przez cały okres eksploatacji złącza.

3. Uszczelki i uszczelki:

   • Materiał: Używaj silikonu lub EPDM (monomer etylenowo-propylenowo-dienowy) do uszczelnień i uszczelek, aby zapewnić niezawodne uszczelnienie przed czynnikami środowiskowymi, zachowując jednocześnie elastyczność w szerokim zakresie temperatur.

Rozważania projektowe

1. Dostosowywanie:

   • Rozwiązania dostosowane do potrzeb: W zależności od specyficznych wymagań platformy pojazdu, złącza mogą wymagać dostosowania do unikalnych ograniczeń mocy, przestrzeni i środowiska.

2. Zgodność ze standardami:

   • Standardy motoryzacyjne: Upewnij się, że złącza spełniają odpowiednie standardy motoryzacyjne, takie jak ISO 6469 (dla bezpieczeństwa w elektrycznych pojazdach drogowych) i ISO 16750 (dla testów środowiskowych).
   • Standardy ładowania: W przypadku złączy ładowania należy zapewnić zgodność ze standardami takimi jak IEC 62196 dla systemów ładowania EV.

3. Modułowość:

   • Elastyczne konfiguracje: Rozważ konstrukcje modułowe, które umożliwiają elastyczne konfiguracje, dzięki czemu złącza można dostosować do różnych systemów i zastosowań.

Testowanie i zapewnienie jakości

1. Testy elektryczne:

   • Testowanie prądu i napięcia: Sprawdź, czy złącza mogą obsługiwać określone prądy i napięcia bez nadmiernego nagrzewania lub spadków napięcia.
   • Rezystancja izolacji: Upewnij się, że izolacja może wytrzymać napięcie bez uszkodzenia, szczególnie w złączach wysokonapięciowych.

2. Testy mechaniczne:

   • Testy wibracyjne i udarowe: Symuluj rzeczywiste warunki jazdy, aby upewnić się, że złącza mogą wytrzymać naprężenia mechaniczne, na które będą narażone podczas pracy.
   • Testy trwałości: Przetestuj złącza pod kątem ich zdolności do wytrzymywania powtarzających się cykli łączenia i rozłączania bez pogorszenia wydajności.

3. Testy środowiskowe:

   • Testy ochrony przed wnikaniem: Potwierdź, że złącza spełniają swoje znamionowe standardy IP pod względem odporności na kurz i wodę.
   • Cykle temperaturowe: Upewnij się, że złącza mogą wytrzymać wahania temperatury, których doświadczą w środowiskach motoryzacyjnych.

Zastosowania

• Pojazdy elektryczne i hybrydowe: Złącza dużej mocy do systemów akumulatorów, dystrybucji energii, sterowników silników i interfejsów ładowania.
• Systemy zarządzania akumulatorami (BMS): Złącza do monitorowania i sterowania pakietami akumulatorów, w tym złącza sygnałowe niskiej mocy do komunikacji między BMS a poszczególnymi ogniwami.
• Elektronika mocy: Złącza do łączenia falowników, konwerterów i innej elektroniki mocy w układzie napędowym pojazdu.

Podsumowanie

Motoryzacyjne złącza nowej energii muszą łączyć wysoką wydajność elektryczną z solidną trwałością mechaniczną i środowiskową. Złącza te odgrywają kluczową rolę w zapewnianiu bezpieczeństwa, niezawodności i wydajności pojazdów elektrycznych i hybrydowych, wspierając przejście na czystszy i bardziej zrównoważony transport. Koncentrując się na kluczowych czynnikach, takich jak obsługa prądu i napięcia, bezpieczeństwo, trwałość i zgodność ze standardami branżowymi, możesz opracować złącza, które spełniają wymagające wymagania przemysłu motoryzacyjnego.
