Złącze do magazynowania energii nowej generacji akumulatorów EV, solidna konstrukcja mechaniczna

Systemy magazynowania energii, zwłaszcza te stosowane w nowych zastosowaniach energetycznych, takich jak pojazdy elektryczne (EV) i magazynowanie energii odnawialnej, wymagają specjalistycznych złączy, które mogą obsługiwać dużą moc, zapewniać bezpieczeństwo i utrzymywać niezawodne działanie w czasie. Oto szczegółowy przewodnik dotyczący projektowania i doboru złączy do magazynowania energii w nowych systemach energetycznych:

Kluczowe cechy złączy do magazynowania energii

1. Obsługa wysokiego prądu i napięcia:

   • Prąd znamionowy: Złącza powinny być zaprojektowane tak, aby obsługiwać wysokie prądy, często w zakresie od 50A do ponad 300A, w zależności od zastosowania.
   • Napięcie znamionowe: Złącza te muszą być w stanie obsługiwać wysokie napięcia, zazwyczaj w zakresie od 400V do 1000V w pojazdach elektrycznych i dużych systemach magazynowania energii.

2. Aspekty bezpieczeństwa:

   • Konstrukcja odporna na dotyk: Zastosuj styki odporne na dotyk, aby zapobiec przypadkowemu kontaktowi z częściami pod napięciem, zapewniając bezpieczeństwo podczas obsługi i konserwacji.
   • Mechanizm blokujący: Użyj bezpiecznych mechanizmów blokujących, aby zapobiec przypadkowemu rozłączeniu, co może być niebezpieczne w zastosowaniach wysokonapięciowych.
   • Polaryzacja: Zaprojektuj złącza tak, aby były spolaryzowane, zapewniając, że można je podłączyć tylko w prawidłowej orientacji, zapobiegając problemom z odwrotną polaryzacją.

3. Zarządzanie termiczne:

   • Rozpraszanie ciepła: Zastosuj elementy takie jak żebra chłodzące lub materiały o wysokiej przewodności cieplnej, aby zarządzać ciepłem generowanym przez wysokie prądy.
   • Temperatura znamionowa: Upewnij się, że złącza są przystosowane do ekstremalnych temperatur powszechnych w systemach magazynowania energii, które mogą wynosić od -40°C do +125°C.

4. Odporność na warunki środowiskowe:

   • Uszczelnienie: Upewnij się, że złącza mają wysoką klasę IP (np. IP67 lub IP68), aby chronić przed kurzem, wodą i innymi czynnikami środowiskowymi.
   • Odporność na korozję: Używaj materiałów i powłok odpornych na korozję, szczególnie w środowiskach, w których złącza mogą być narażone na wilgoć lub chemikalia.

5. Trwałość i niezawodność:

   • Wysoka liczba cykli łączenia: Zaprojektuj złącza tak, aby wytrzymały dużą liczbę cykli łączenia i rozłączania bez degradacji, co ma kluczowe znaczenie dla konserwacji i serwisowania.
   • Odporność na wibracje i wstrząsy: Upewnij się, że złącza są wytrzymałe i mogą wytrzymać wibracje i wstrząsy typowe dla środowisk motoryzacyjnych i przemysłowych.

6. Łatwość użycia:

   • Szybkie podłączanie/odłączanie: Zaprojektuj złącza z myślą o łatwym i szybkim łączeniu i rozłączaniu, co jest niezbędne dla sprawnego montażu i konserwacji.
   • Modułowość: Rozważ konstrukcje modułowe, które umożliwiają elastyczne konfiguracje, dzięki czemu złącza można dostosować do różnych systemów i zastosowań.

Rodzaje złączy do magazynowania energii

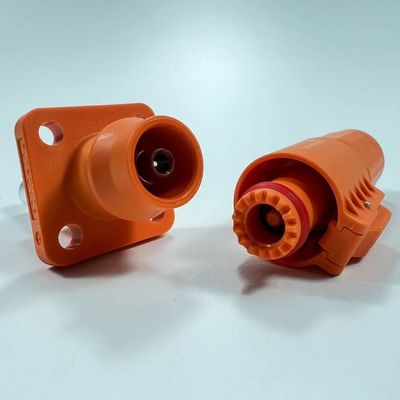

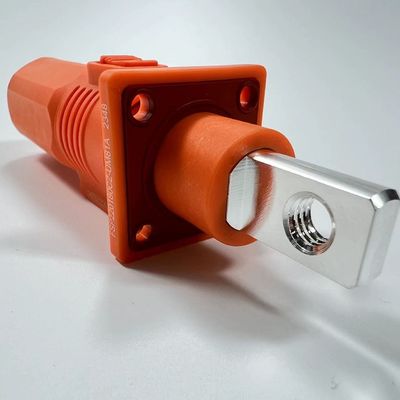

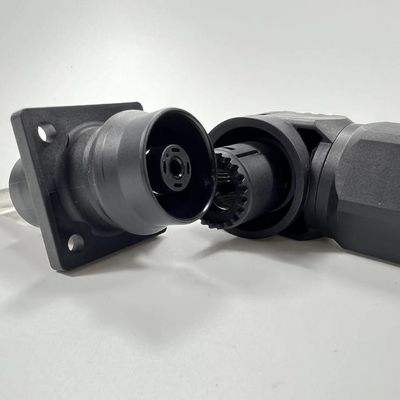

1. Złącza wysokiego napięcia:

   • Zastosowania: Stosowane w pojazdach elektrycznych, systemach magazynowania energii i stacjach ładowania dużej mocy.
   • Cechy: Złącza te mają zazwyczaj duże, solidne styki zdolne do obsługi wysokich prądów i napięć, z bezpiecznymi mechanizmami blokującymi i uszczelnieniem środowiskowym.

2. Modułowe połączenia międzymodułowe baterii:

   • Zastosowania: Łączenie modułów baterii w większym pakiecie baterii.
   • Cechy: Złącza te są często modułowe, co pozwala na elastyczne konfiguracje i łatwą skalowalność. Muszą zapewniać niezawodne połączenia elektryczne i obsługiwać ścieżki wysokoprądowe.

3. Złącza szyn zbiorczych:

   • Zastosowania: Stosowane w pakietach baterii i systemach magazynowania energii do łączenia dużych ogniw lub modułów baterii równolegle lub szeregowo.
   • Cechy: Złącza szyn zbiorczych są zaprojektowane do obsługi bardzo wysokich prądów i są zwykle wykonane z miedzi lub aluminium z powierzchniami platerowanymi w celu zwiększenia przewodności i odporności na korozję.

4. Złącza sygnałowe i komunikacyjne:

   • Zastosowania: Do systemów zarządzania baterią (BMS) i innych funkcji monitorowania i kontroli.
   • Cechy: Złącza te przenoszą sygnały niskiego napięcia i dane między BMS a poszczególnymi ogniwami lub modułami baterii, zapewniając bezpieczną i wydajną pracę pakietu baterii.

Aspekty projektowe

1. Wybór materiałów:

   • Przewodniki: Używaj materiałów o wysokiej przewodności, takich jak miedź lub stopy miedzi, często z posrebrzaniem lub cynowaniem w celu zwiększenia przewodności i odporności na korozję.
   • Izolatory: Wybierz wysokiej jakości materiały izolacyjne, które wytrzymują wysokie temperatury i zapewniają doskonałą izolację elektryczną, takie jak PBT, PA66 lub polimery ciekłokrystaliczne (LCP).

2. Możliwość dostosowania:

   • Rozwiązania na miarę: Wiele zastosowań magazynowania energii wymaga złączy, które są dostosowane do określonych wymagań dotyczących napięcia, prądu i mechaniki. Rozważ współpracę z producentami, którzy oferują usługi projektowania na zamówienie.

3. Zgodność ze standardami:

   • Standardy motoryzacyjne: Upewnij się, że złącza spełniają odpowiednie standardy motoryzacyjne, takie jak ISO 6469, które reguluje bezpieczeństwo w elektrycznych pojazdach drogowych.
   • Standardy przemysłowe: W przypadku systemów magazynowania energii należy zapewnić zgodność ze standardami takimi jak UL 1973 dla baterii do użytku w stacjonarnych, pomocniczych zasilaniach pojazdów i lekkich zastosowaniach w transporcie szynowym.

Testowanie i zapewnienie jakości

1. Testy elektryczne:

   • Testowanie wysokiego prądu: Sprawdź zdolność złącza do obsługi maksymalnego prądu bez znacznego spadku napięcia lub przegrzania.
   • Rezystancja izolacji: Przetestuj izolację, aby upewnić się, że nie nastąpi przebicie przy wysokim napięciu.

2. Testy mechaniczne:

   • Testy wibracyjne i wstrząsowe: Symuluj warunki rzeczywiste, aby upewnić się, że złącza wytrzymają naprężenia mechaniczne, na które będą narażone podczas pracy.
   • Testy trwałości: Oceń zdolność złączy do wytrzymania dużej liczby cykli łączenia bez pogorszenia wydajności.

3. Testy środowiskowe:

   • Cykle temperaturowe: Przetestuj złącza w ekstremalnych warunkach temperaturowych, aby upewnić się, że działają niezawodnie.
   • Testy ochrony przed wnikaniem: Potwierdź, że złącza spełniają swoje znamionowe standardy IP w zakresie odporności na kurz i wodę.

Wnioski

Złącza do magazynowania energii dla nowych zastosowań energetycznych muszą łączyć wysoką wydajność, bezpieczeństwo i trwałość. Koncentrując się na obsłudze wysokiego prądu i wysokiego napięcia, solidnej konstrukcji mechanicznej i zgodności ze standardami branżowymi, możesz stworzyć niezawodne złącza, które spełniają wymagania nowoczesnych systemów magazynowania energii i pojazdów elektrycznych.
